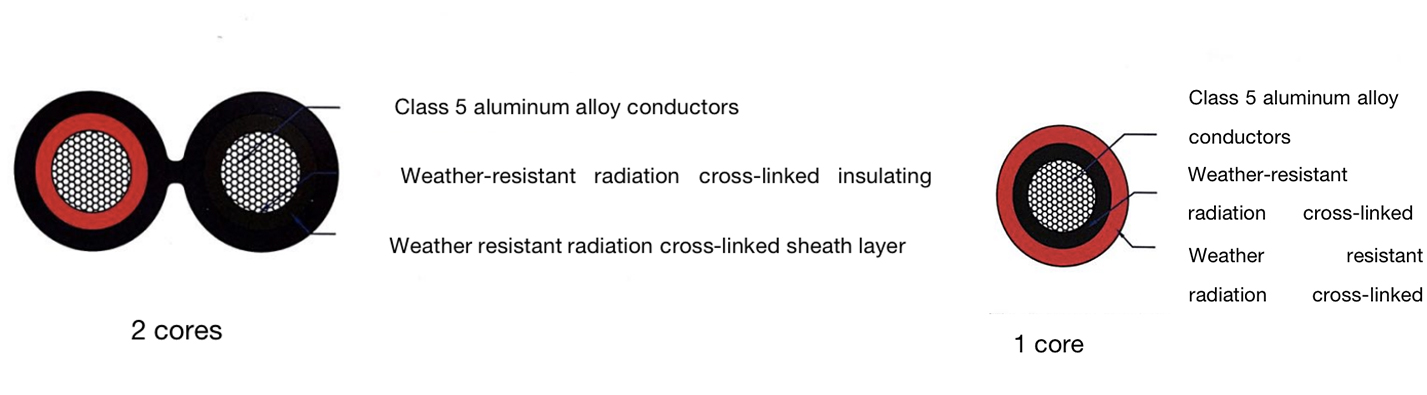

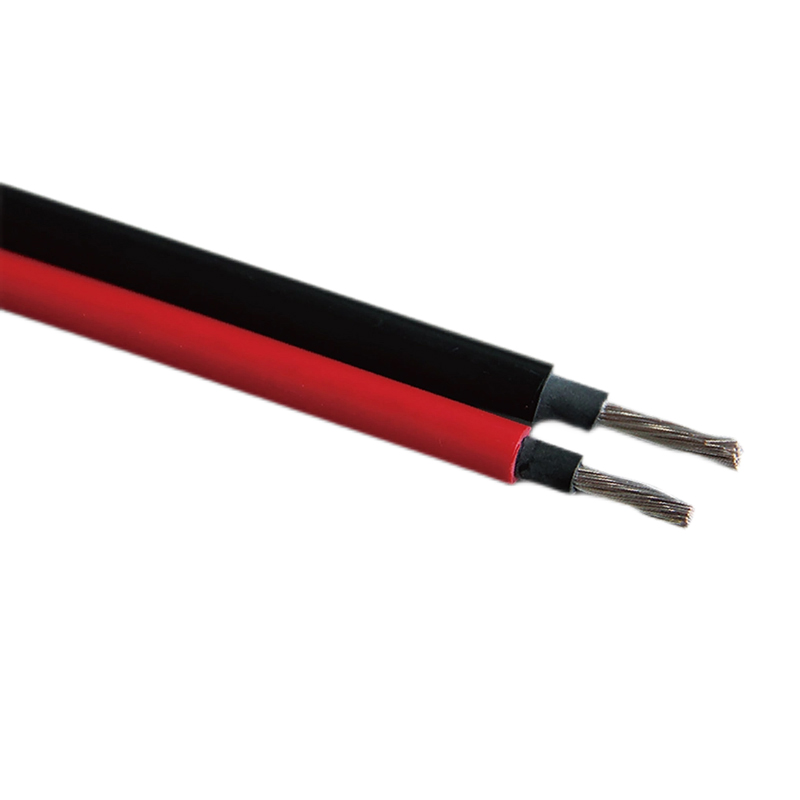

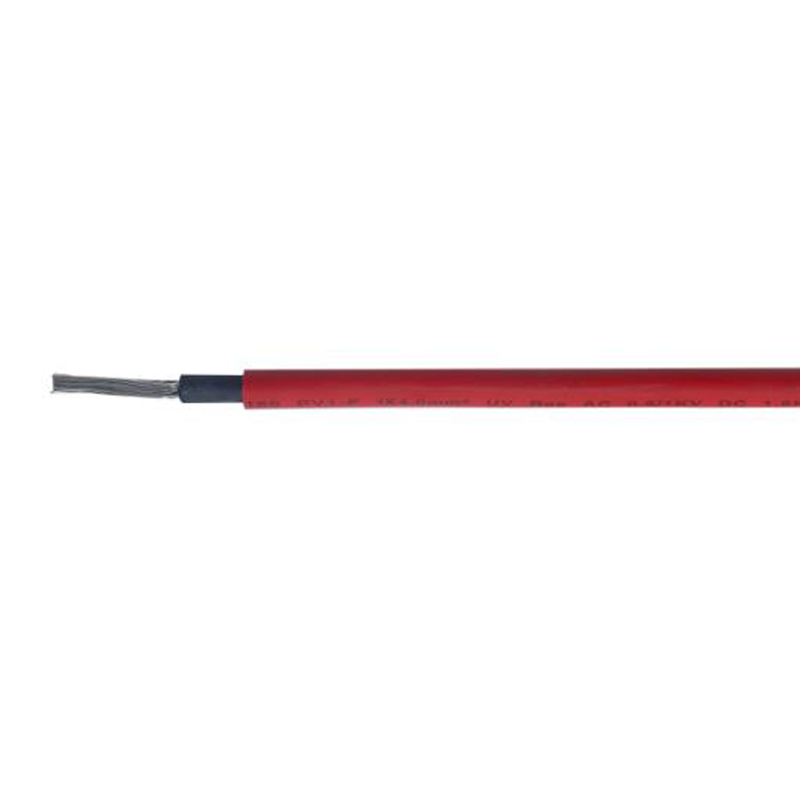

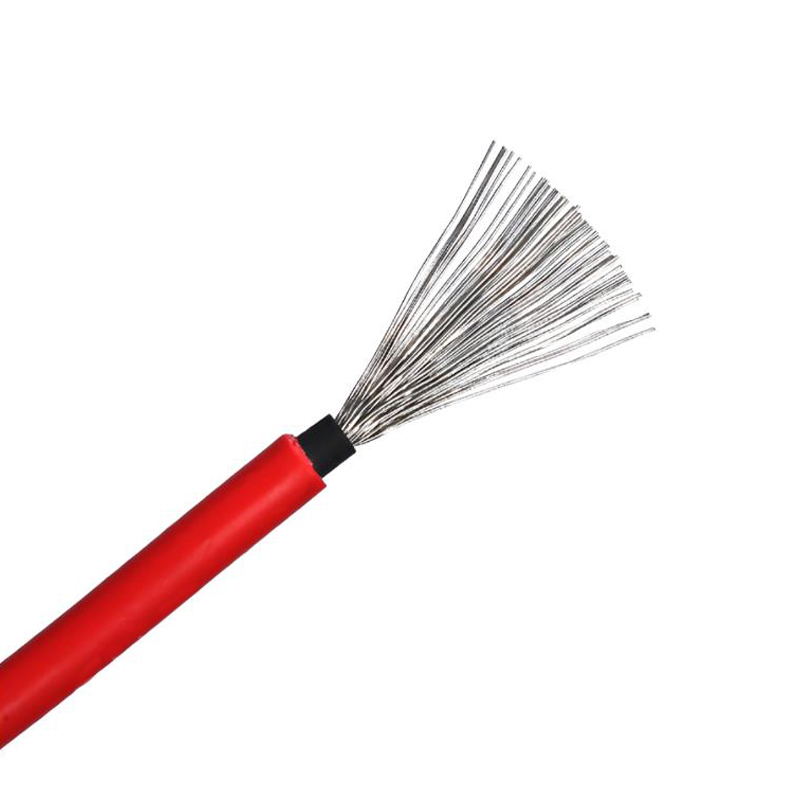

铝合金芯参数详情

1.产品标准
2PFG 2642/11.17，且性能满足Tü2PFG 2642/11.17或EN50618标准的要求。

2.产品特点及适用范围
适用于不同气候条件下的户外安装，也能适应干燥或潮湿的室内工作环境，具有使用寿命长、性价比高的特点。

适用于太阳能电池组件之间的连接、蓄电池与逆变器之间的连接、蓄电池阵列与控制器或直流接线盒之间的连接。

3.产品参数
额定电压：交流：U0/U:0.6/1KV
直流：1.5KV、1.8KV(导体对导体，不接地系统，非负载线)
（若电缆用于直流系统，则两导体之间的额定电压不得超过电缆额定电压U有效值的1.5倍。）在单相接地直流系统中，此值应乘以系数0.5）

温度范围：
环境温度：-40℃-90℃
导体最高工作温度：125℃ 电缆
最高工作环境温度：90℃
允许短路温度 5S内250℃
弯曲半径：最小弯曲半径为电缆直径的6倍
使用寿命≥25年

4、产品型号

型号	名称	条件
PV/LH-F	铝合金芯太阳能光伏电缆	AA:0.6/1KV DC:1.8KV以下
AAPV1-F
光伏1500V-直流

5.产品规格及重要技术参数

截面 mm²	绝缘厚度（mm）	近似外径（mm）	参考重量（kg/km）	20℃时最大电阻（Ω/km）
截面 mm²	绝缘厚度（mm）	近似外径（mm）	参考重量（kg/km）	20℃时最大电阻（Ω/km）
1.5	0.7	4.5	27	19.9
2.5	0.7	5.0	34	11.9
4	0.7	6.0	42	7.45
6	0.7	6.2	52	4.96
10	0.8	8.3	87	2.98
16	0.8	9.4	112	1.86
25	1.0	11.7	172	1.19
35	1.0	13.6	220	0.827
50	1.2	16.0	310	0.579
70	1.2	18.1	413	0.413
95	1.4	20.4	542	0.331
120	1.4	22.3	644	0.248
150	1.6	25.5	730	0.199
185	1.6	28.0	895	0.156
240	1.8	31.7	1015	0.124

6.载流能力

标称截面 mm²	安装方法
标称截面 mm²	暴露在空气中的单芯电缆	地面敷设的单芯电缆	表面连接的单芯电缆
1.5	24	23	19
2.5	32	32	26
4	43	41	35
6	55	53	45
10	77	73	62
16	104	99	85
25	139	132	112
35	172	164	139
50	225	214	182
70	261	248	211
95	336	319	272
120	407	387	330
150	462	439	374
185	514	488	416
240	616	585	499
