产品型号
|
型号 |
额定电压 |
导体截面 |
名称 |
标准编号 |
|
H1Z2Z2-K |
交流：0.6/1kV； 直流：1.5kV |
2.5-240平方毫米 |

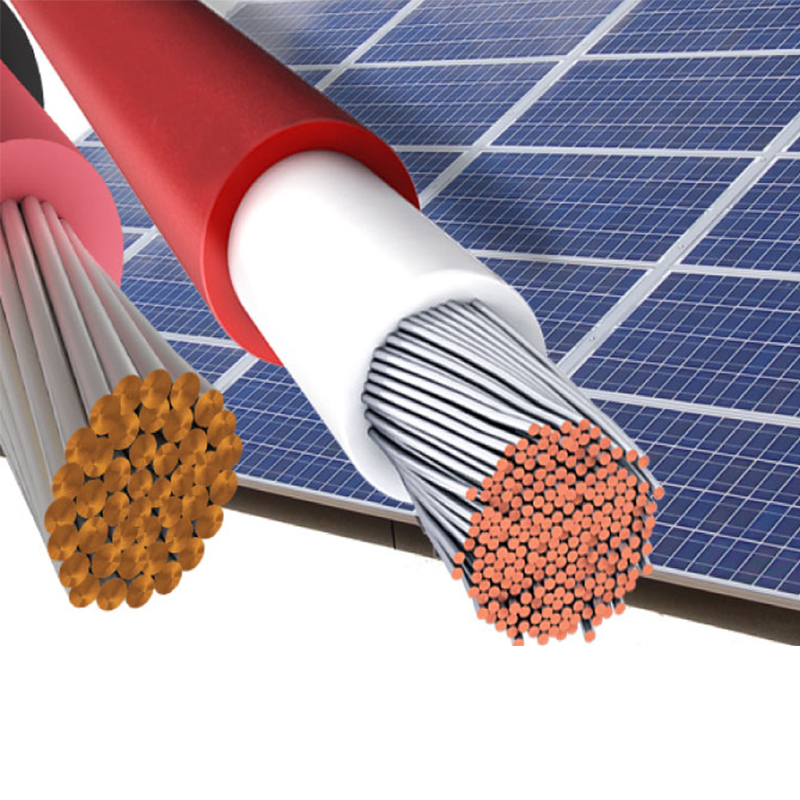

铜芯交联聚烯烃绝缘太阳能光伏电缆 |
EN 50618: 2014 |
|
PV1-F |
交流：0.6/1kV 直流：1.8kV |
2.5-35平方毫米 |
2 Pfg 1169/08.2007 |
产品标准：
本产品可按照欧盟prEN 50618、2 Pfg 1169/08.2007或UL 4703标准生产，且性能符合标准要求。
应用范围：
用于太阳能电池组件与组件之间的连接、蓄电池与逆变器之间的连接、蓄电池阵列与控制器或直流接线盒之间的连接。
特征：
相当于铝合金光伏电缆。
产品规格及重要技术参数
|
截面（mm²） |
（镀锡铜） 导体类型 |
绝缘厚度 |
近似外径 |
90°C最小绝缘电阻MQ.km |
20°C 最大导体电阻 (Q2/km) |
||
|
PV1-F |
H1Z272-K |
PV1-F |
H1Z272-K |
||||
|
2.5 |
5 |
0.6 |
0.7 |
5.5 |
5.9 |
0.69 |
8.21 |
|
4 |
5 |
0.6 |
0.7 |
6.2 |
6.6 |
0.58 |
5.09 |
|
6 |
5 |
0.6 |
0.7 |
6.8 |
7.2 |
0.5 |
3.39 |
|
10 |
5 |
0.7 |
0.8 |
7.9 |
8.3 |
0.42 |
1.95 |
|
16 |
5 |
0.7 |
0.8 |
9.2 |
9.6 |
0.34 |
1.24 |
|
25 |
5 |
0.7 |
1.0 |
11.2 |
11.7 |
0.34 |
0.795 |
|
35 |
5 |
0.7 |
1.0 |
12.2 |
13.6 |
0.29 |
0.565 |
载流量：
|
标称截面（mm²） |
安装方法（A） |
||
|
暴露在空气中 |
铺设在表面上 |
表面连接 |
|
|
1.5 |
30 |
29 |
24 |
|
2.5 |
41 |
39 |
33 |
|
4 |
55 |
52 |
44 |
|
6 |
70 |
67 |
57 |
|
标称截面（mm²） |
安装方法（A） |
||
|
|
暴露在空气中 |
铺设在表面上 |
表面连接 |
|
10 |
98 |
93 |
79 |
|
16 |
132 |
125 |
107 |
|
25 |
176 |
167 |
142 |
|
35 |
218 |
207 |
176 |
温度偏差换算系数
|
环境温度（℃） |
60℃以下 |
70 |
80 |
90 |
100 |
110 |
|
转换系数 |
1.00 |
0.91 |
0.82 |
0.71 |
0.58 |
0.41 |
