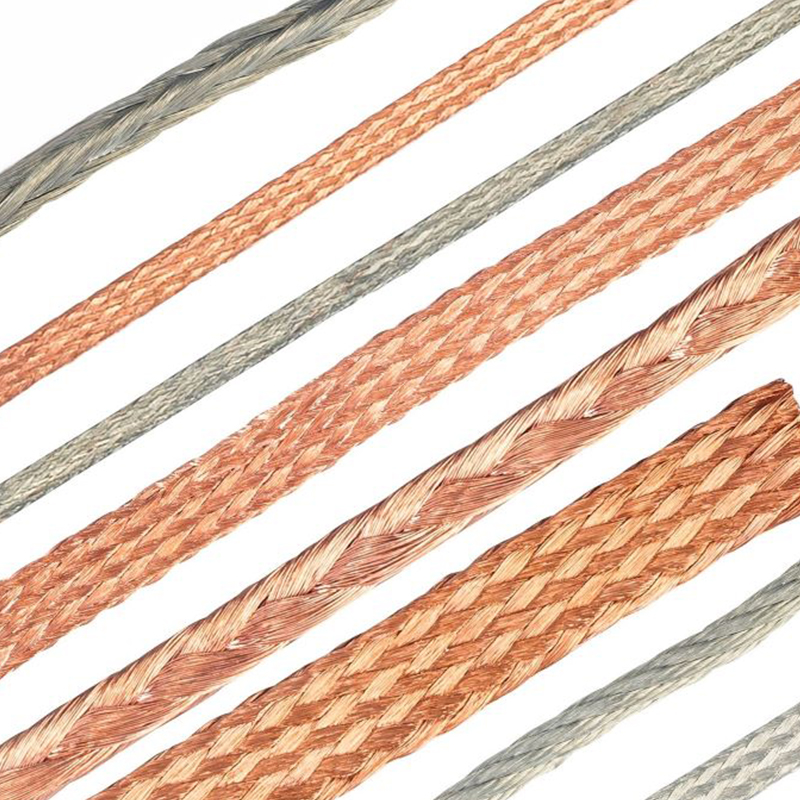

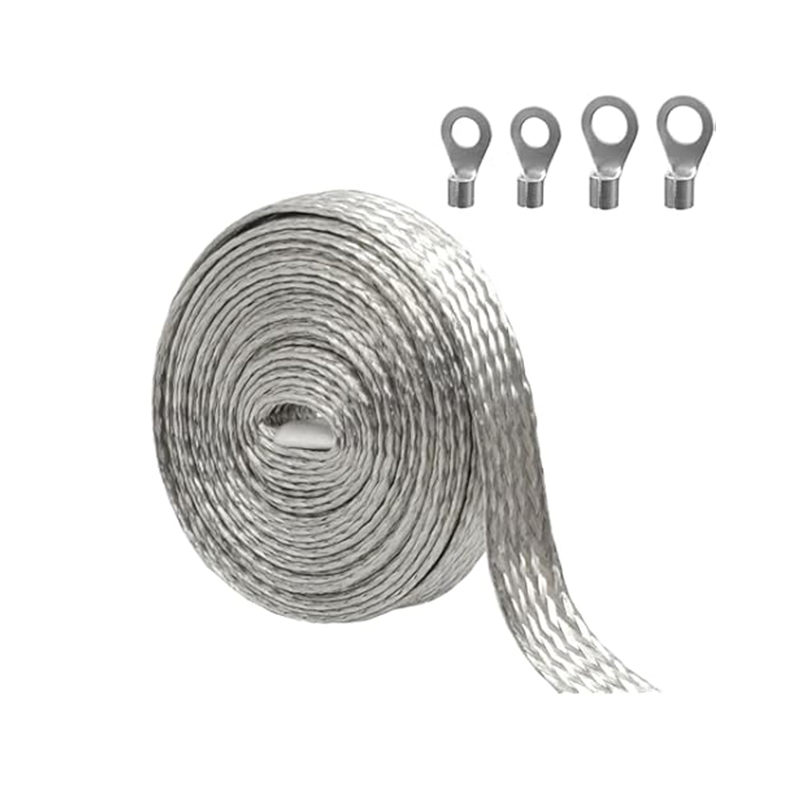

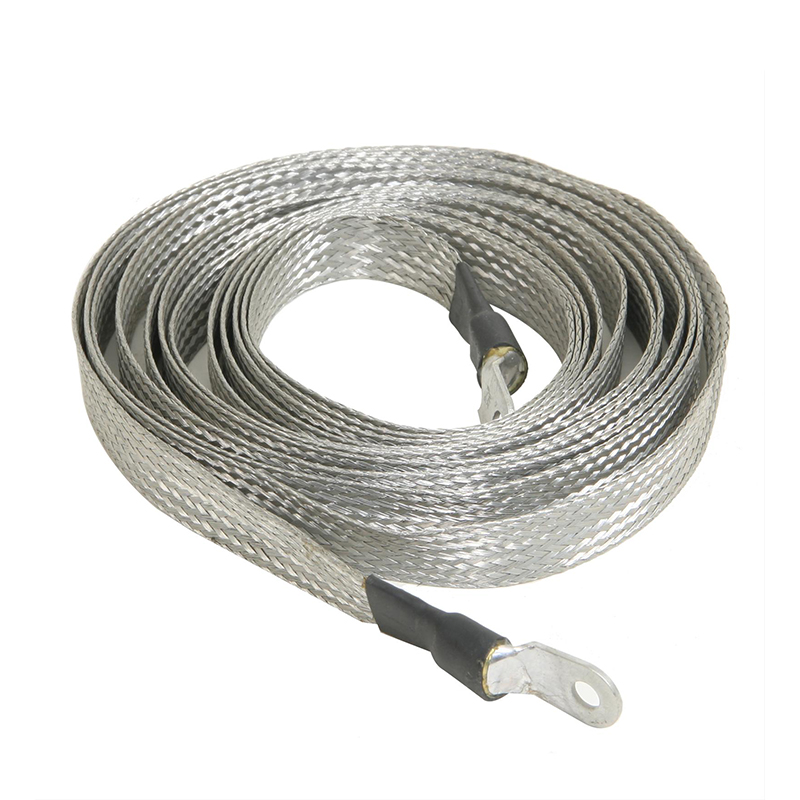

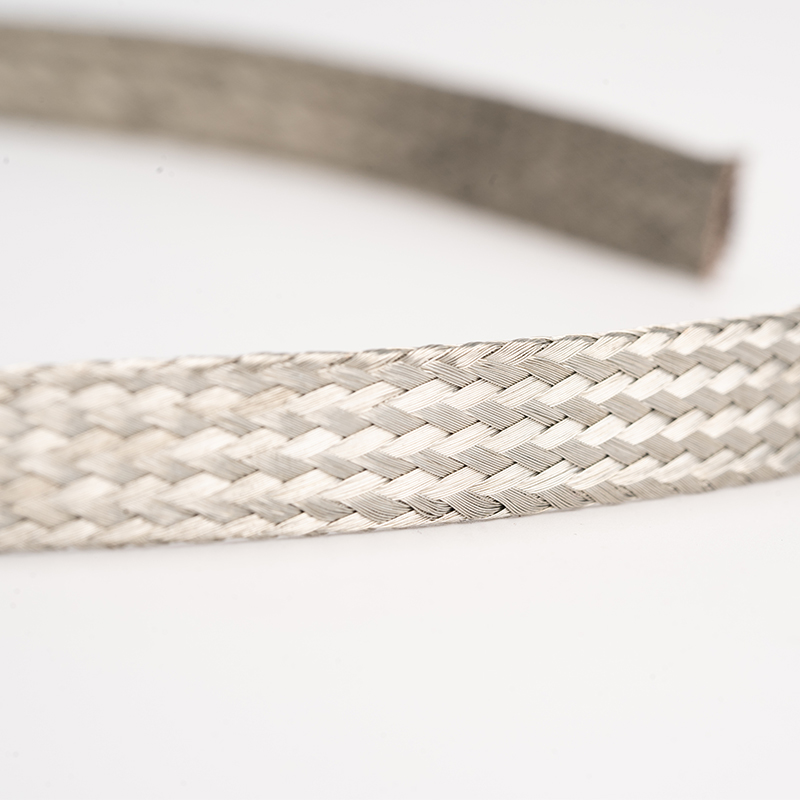

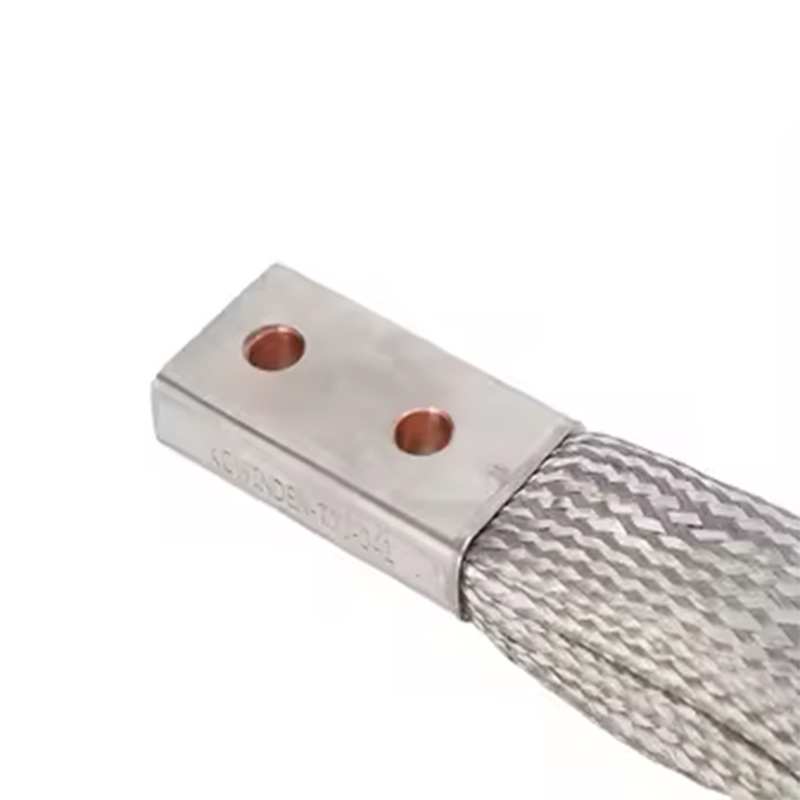

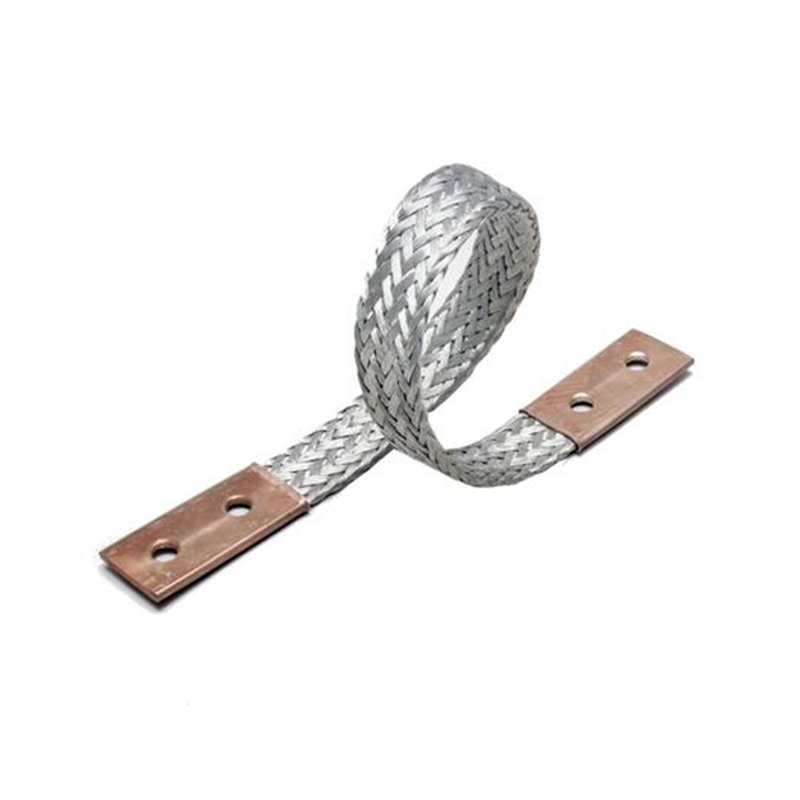

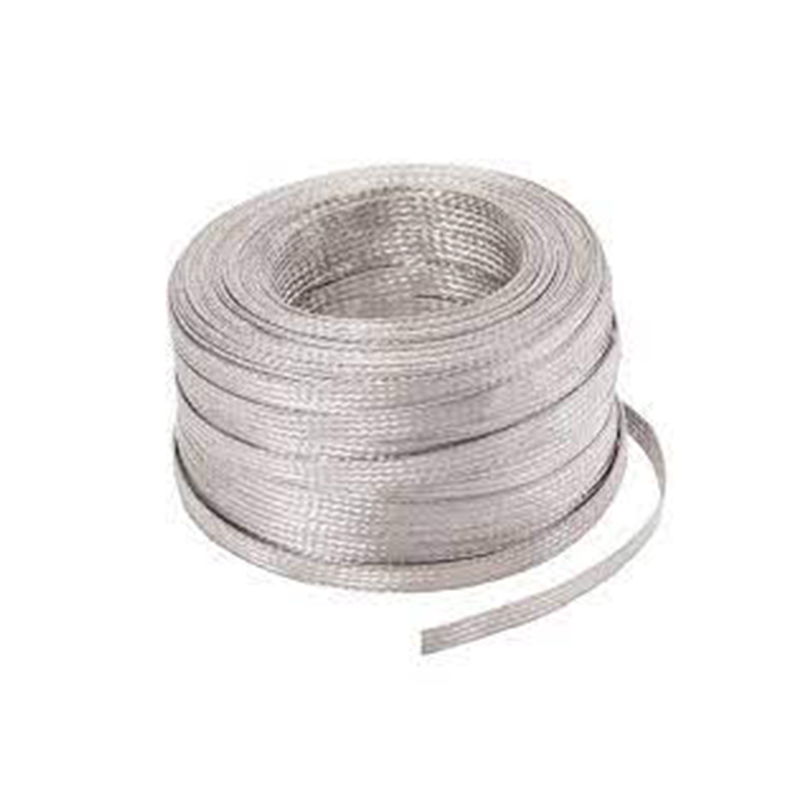

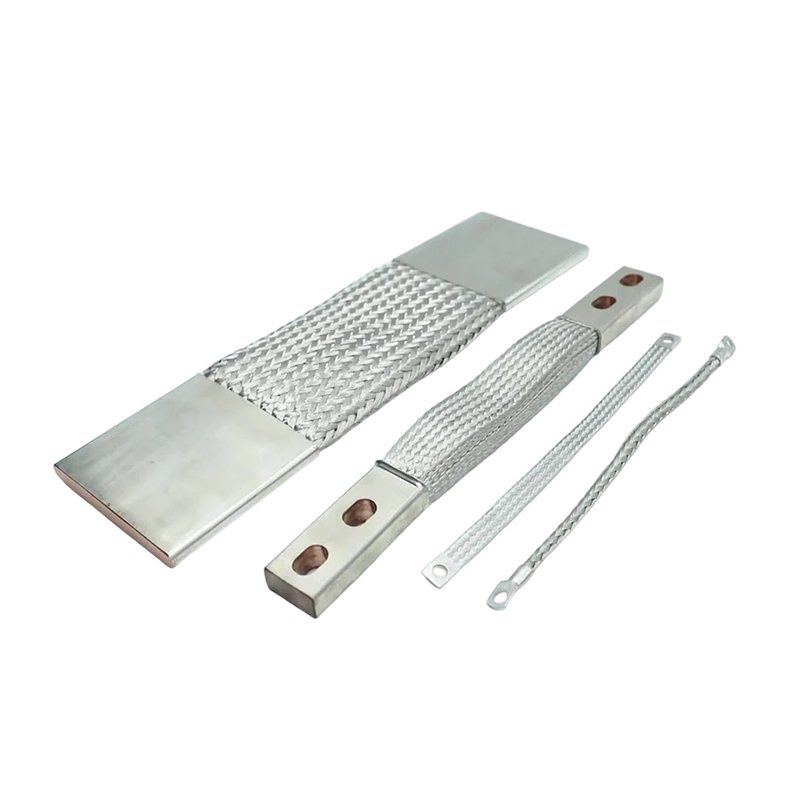

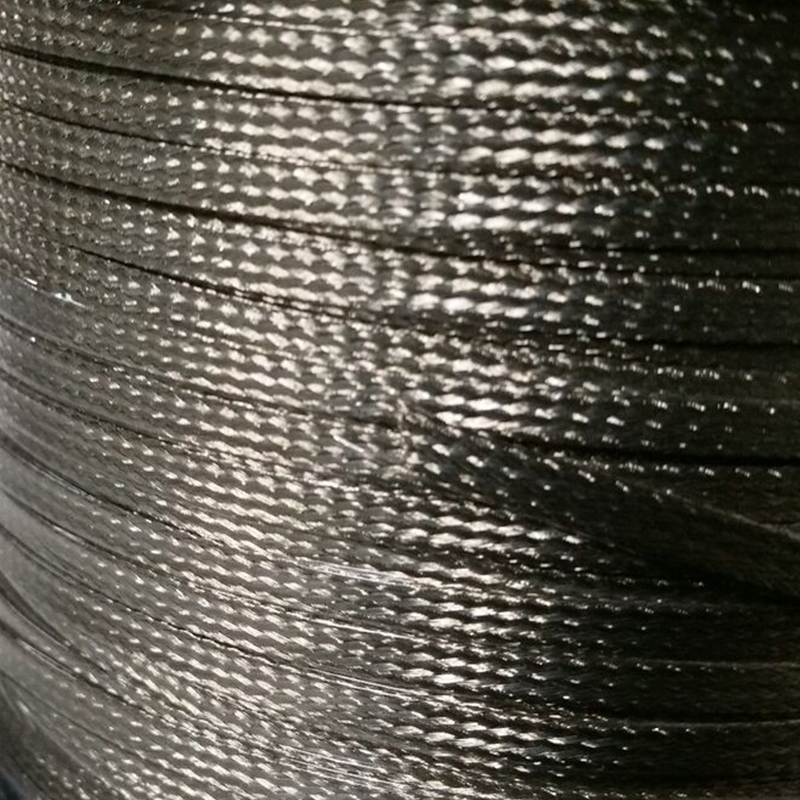

镀锡铜编织带

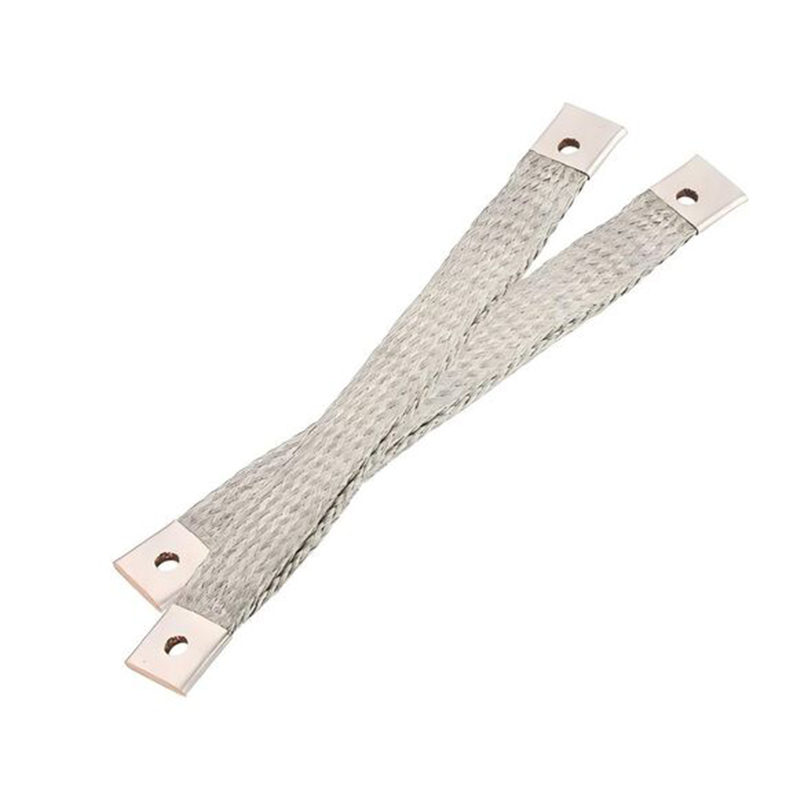

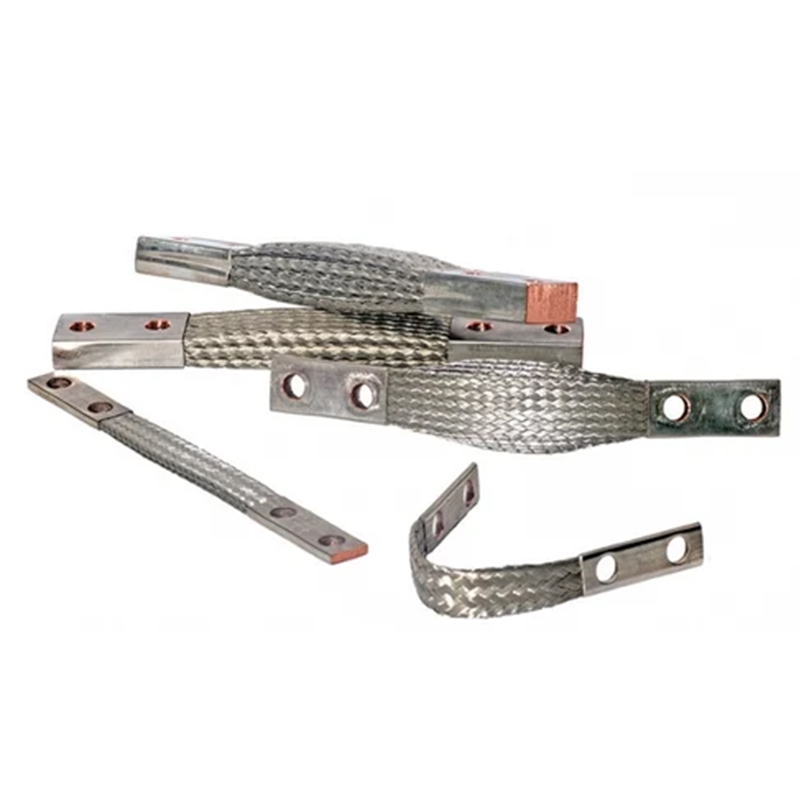

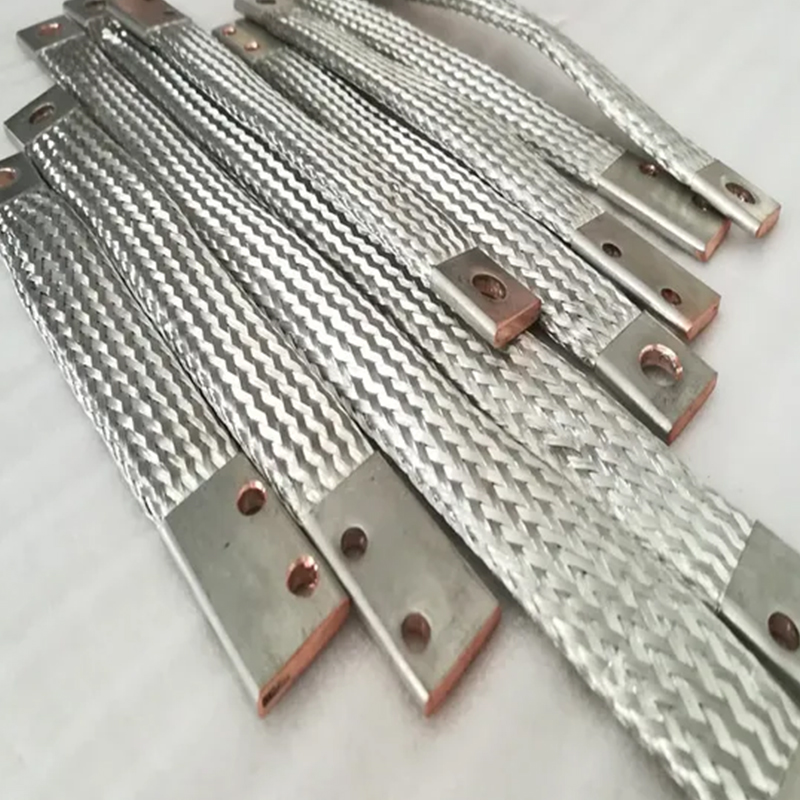

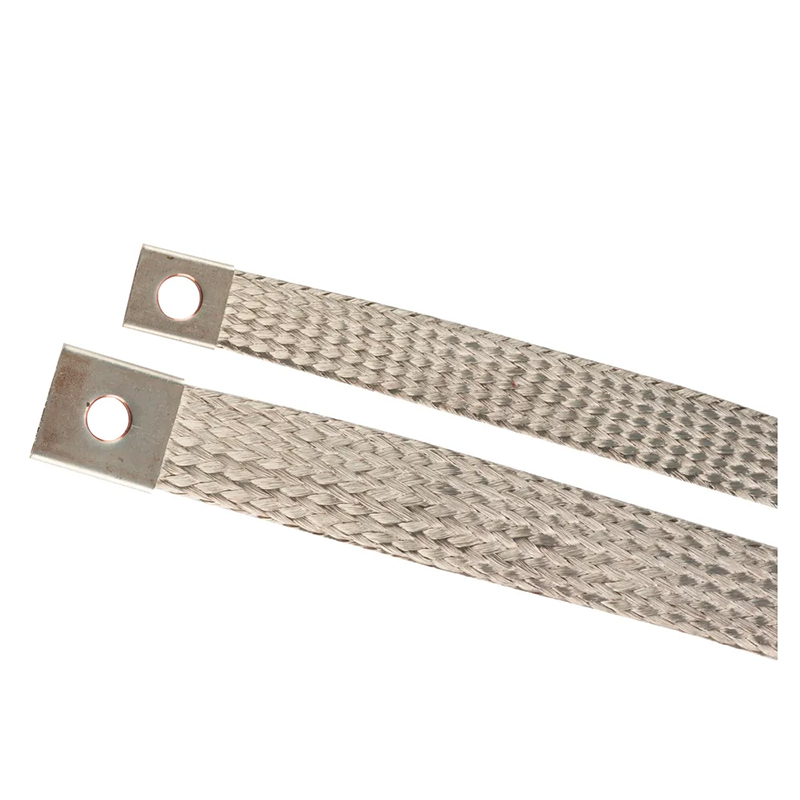

扁平铜编织线用于电气设备、电力设备、电气化铁路网、电力开关、工业炉、蓄电池等软连接线。采用高纯度阴极铜杆制成，镀锡部分采用电解或电镀锡工艺制成，具有较高的耐腐蚀性。

邮箱：Info@meitongtech.com

镀锡铜编织带参数详情

铜编织线产品标准：GB6313
铜编织线产品型号：TZ-20/TZX-20
铜编织线产品型号：TZ-15/TZX-15
铜编织线产品型号：TZ-10/TZX-10
1、TZ-20/TZX-20型铜编织线结构见表1
2、TZ-15/TZX-15型铜编织线结构见表2
3、TZ-10/TZX-10型铜编织线结构见表3

GB6313.92 TZ-20&TZX-20表一

截面 mm2		结构：导线数量*数量/单线直径	尺寸（毫米）		20℃直流电阻（Ω/km）不大于		计算重量 kg/km
标准	计算	结构：导线数量*数量/单线直径	最大宽度	参考厚度	TZ-20	TZX-20	计算重量 kg/km
16	16.59	24221/0.20	16	3.0	1.30	1.36	166
25	24.88	24331/0.20	18	3.5	0.87	0.91	249
35	33.18	24441/0.20	20	4.0	0.65	0.68	331
50	49.77	24332/0.20	22	5.0	0.43	0.45	498
70	66.36	24442/0.20	24	6.5	0.32	0.33	664
95	90.49	24403/0.20	20	-	0.24	0.25	905
120	120.65	24404/0.20	22	-	0.18	0.19	1207
150	150.82	24405/0.20	24	-	0.14	0.15	1508
185	180.98	24406/0.20	26	-	0.12	0.13	1810
240	241.31	24408/0.20	30	-	0.089	0.093	2413
300	301.63	244010/0.20	35	-	0.071	0.075	3016
400	401.17	244010/0.20+36442/0.20	40	-	0.054	0.056	4004
500	500.65	344010/0.20+48443/0.20	45	-	0.043	0.045	5007
630	633.43	244010/0.20 +48445/0.20	50	-	0.034	0.036	6334
800	766.15	2440100.20 +4844*7/0.20	55	-	0.028	0.029	7661

GB6313.92 TZ-15及TZX-15表二

截面 mm2		结构：导线数量*数量/单线直径	尺寸（毫米）		20℃直流电阻（Ω/km）不大于		计算重量 kg/km
标准	计算	结构：导线数量*数量/单线直径	最大宽度	参考厚度	TZ-20	TZX-20	计算重量 kg/km
4	3.39	4841/0.15	9	1.0	6.36	6.65	34
4	3.82	3661/0.15	9	1.5	5.64	5.89	38
6	5.09	4861/0.15	12	1.2	4.23	4.42	51
10	10.18	48121/0.15	20	1.4	2.12	2.22	102
10	10.18	36161/0.15	16	2.0	2.12	2.22	102
16	16.96	48201/0.15	22	2.0	1.27	1.33	170
16	16.54	36261/0.15	20	2.5	1.30	1.35	166
20	20.36	36321/0.15	22	3.0	1.06	1.10	204
25	25.44	48301/0.15	22	3.0	0.85	0.89	254
25	25.44	36401/0.15	26	3.0	0.85	0.89	254
35	33.93	48202/0.15	26	3.2	0.64	0.67	340
35	35.62	36561/0.15	32	3.0	0.61	0.64	357
50	50.89	48203/0.15	28	4.8	0.42	0.44	510
50	50.89	36402/0.15	28	5.0	0.43	0.44	510
70	71.25	48283/0.15	36	5.0	0.30	0.31	714
70	71.25	36562/0.15	35	6.0	0.30	0.31	714
75	76.33	36403/0.15	30	7.0	0.28	0.29	765
95	95.00	40284/0.15	40	6.0	0.23	0.24	950
120	118.74	48285/0.15	42	7.0	0.18	0.19	1187

GB6313.92 TZ-10及TZX-10表三

截面 mm2		结构：导线数量*数量/单线直径	尺寸（毫米）		20℃直流电阻（Ω/km）不大于		计算重量 kg/km
标准	计算	结构：导线数量*数量/单线直径	最大宽度	参考厚度	TZ-20	TZX-20	计算重量 kg/km
4	3.96	36141/0.10	8	1.0	5.44	5.69	40
6	5.93	36211/0.10	10	1.2	3.63	3.79	59
10	10.17	36361/0.10	14	2.0	2.12	2.22	120
16	15.83	36561/0.10	16	2.5	1.36	1.42	158
25	23.74	36422/0.10	18	3.5	0.91	0.95	237
35	35.61	36423/0.10	20	4.5	0.60	0.63	156
